Smart Early Warning System (EWS) Banjir Cilangkap

Waspada Lebih Awal, Bertindak Cepat

Portal publik untuk memantau kondisi lingkungan secara realtime, memahami status peringatan, membaca data sensor, melihat panduan penanganan banjir, dan menerima informasi kesiapsiagaan untuk wilayah Cilangkap/Cipayung melalui website dan grup Telegram.

Lihat Monitoring Publik Buka Panduan Banjir

Status perangkat Memuat data...

Terakhir diperbarui -

Dokumentasi kondisi banjir di lingkungan Cilangkap

Dokumentasi lingkungan

Dokumentasi genangan banjir di lingkungan warga Cilangkap

Lokasi penerapan Cilangkap / Cipayung Jakarta Timur

Monitoring RealtimeData sensor terbaru dari ESP32

Status PeringatanNormal, Waspada, Siaga, Bahaya/Evakuasi

Panduan WargaMitigasi, tanggap darurat, dan evakuasi

Grup TelegramGabung kanal informasi & peringatan Smart EWS

TENTANG SISTEM

Apa Itu Smart EWS?

Informasi dasar mengenai sistem monitoring dan peringatan dini banjir yang digunakan pada lokasi penerapan.

Smart Early Warning System untuk Monitoring Lingkungan

Smart EWS merupakan sistem monitoring berbasis Internet of Things yang menggunakan ESP32 sebagai perangkat utama untuk membaca sensor lingkungan dan mengirimkan telemetry ke server melalui koneksi Wi-Fi. Data tersebut disimpan pada database dan ditampilkan pada dashboard publik agar kondisi lapangan dapat dipantau tanpa harus login.

Sistem difokuskan untuk membantu pemantauan kondisi yang berkaitan dengan potensi banjir, penyampaian informasi kepada masyarakat, dukungan kesiapsiagaan Satgas, dan penyebaran notifikasi Telegram ketika aturan peringatan pada server terpenuhi.

Monitoring Publik Data Realtime ESP32 + IoT Dashboard Web Telegram Bot

FUNGSI & MANFAAT

Peran Smart EWS bagi Warga dan Satgas

Sistem tidak hanya menampilkan angka sensor, tetapi juga menjadi pusat informasi kesiapsiagaan.

Pemantauan Kondisi

Menampilkan data sensor terbaru dari perangkat sehingga perubahan kondisi lapangan dapat dipantau dari web.

Peringatan Dini

Threshold pada server digunakan untuk menentukan kondisi sistem dan mendukung penyampaian peringatan.

Informasi Publik

Dashboard dapat diakses warga tanpa login untuk melihat data, lokasi alat, grafik, dan panduan kebencanaan.

Kesiapsiagaan Warga

Infografis menjelaskan mitigasi, tanggap darurat, evakuasi, dan rehabilitasi pasca banjir.

Notifikasi Telegram

Warga dapat bergabung ke grup Telegram resmi Smart EWS untuk menerima informasi peringatan dan melihat status realtime melalui command bot.

Dukungan Satgas

Informasi realtime membantu tim monitoring, komunikasi, evakuasi, logistik, dan unsur terkait dalam koordinasi.

ALUR SISTEM

Cara Kerja Smart EWS

Alur data dibuat sederhana agar mudah dipahami oleh masyarakat maupun pengelola.

1Sensor Lapangan

Membaca air, hujan, angin, aliran, dan kondisi tanah.

→

2ESP32

Mengolah pembacaan sensor dan membentuk data telemetry.

→

3Wi-Fi / Internet

Perangkat terhubung menggunakan konfigurasi WiFiManager.

→

4API & Database

Telemetry dikirim ke server dan disimpan sebagai riwayat.

→

5Dashboard Publik

Data terbaru dan grafik dapat dipantau melalui website.

→

6Alert & Telegram

Server mengevaluasi threshold dan mengirim informasi peringatan langsung ke grup Telegram resmi Smart EWS.

MONITORING PUBLIK

Data Realtime Perangkat

Data berasal dari telemetry terbaru yang dikirim ESP32 ke server Smart EWS.

- - -

Jarak / Ketinggian Air

0,0cm

Semakin kecil jarak sensor ke permukaan air, semakin tinggi risiko banjir.

Hujan 1 Jam

0,0mm

Akumulasi curah hujan dalam satu jam terakhir.

Kecepatan Angin

0,0m/s

Kecepatan angin yang diterima dari sensor anemometer.

Aliran Air

0,0L/min

Laju aliran air yang dibaca sensor water flow.

Soil Moisture

0,0%

Persentase kelembapan tanah yang dikirim ESP32.

Jarak Sensor ke Air0,0 cm

Hujan 24 Jam0,0 mm

Total Aliran0,0 liter

Status Sistem-

Waktu Data-

Riwayat Telemetry

Grafik Sensor Berjalan

Menampilkan 60 telemetry terakhir dari perangkat yang dipilih.

Saat ini0

Minimum0

Rata-rata0

Maksimum0

Memuat grafik...

Jarak / Ketinggian AirWaktu data berasal dari server Smart EWS

DATA SENSOR

Penjelasan Data & Cara Membaca

Setiap sensor memiliki fungsi berbeda. Nilai ditampilkan agar warga dapat memahami kondisi lapangan secara lebih mudah.

≋

Ketinggian / Jarak Air

Jarak sensor ultrasonic ke permukaan air dalam sentimeter. Semakin kecil nilainya berarti permukaan air semakin dekat ke sensor dan risiko semakin tinggi.

☂

Curah Hujan

Menampilkan jumlah hujan 1 jam dan 24 jam dalam milimeter. Peningkatan hujan perlu dibaca bersama kondisi air.

≈

Kecepatan Angin

Menampilkan kecepatan angin dalam meter per detik dari anemometer RS485 ketika sensor aktif dan terbaca.

↝

Aliran Air

Menampilkan laju aliran dalam liter per menit serta akumulasi volume air yang terukur oleh sensor.

◒

Soil Moisture

Menampilkan persentase kelembapan tanah dari ESP32. Semakin besar persentase, semakin lembap kondisi tanah.

STATUS PERINGATAN

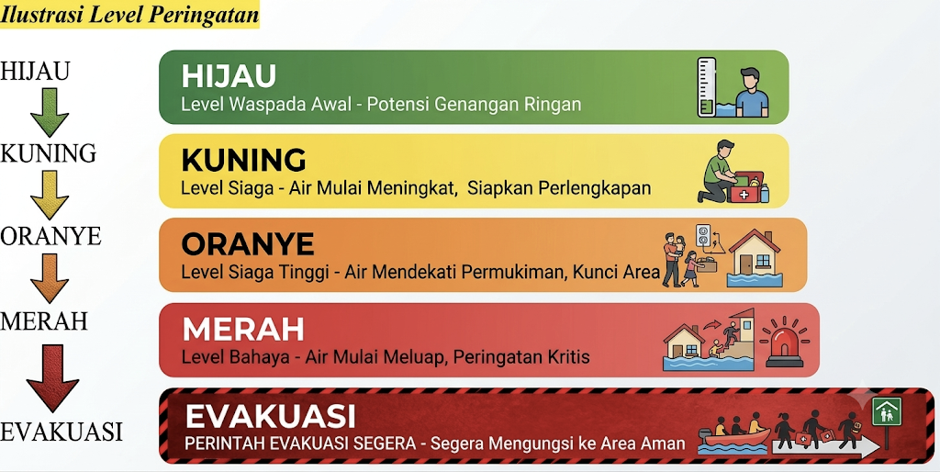

Tingkat Peringatan Smart EWS

Istilah dibuat sederhana agar mudah dipahami. Batas nilai sensor dapat disesuaikan pengelola melalui halaman kontrol dan threshold.

NORMAL

Kondisi masih terkendali. Pemantauan dilakukan seperti biasa dan warga tetap mengikuti informasi terbaru.

WASPADA

Terjadi peningkatan potensi. Warga perlu meningkatkan perhatian dan mempersiapkan kebutuhan dasar.

SIAGA

Risiko semakin tinggi. Persiapkan tas siaga, dokumen penting, kelompok rentan, dan rencana evakuasi.

BAHAYA / EVAKUASI

Kondisi kritis. Ikuti arahan petugas/Satgas dan menuju lokasi aman melalui jalur yang ditetapkan.

PANDUAN WARGA

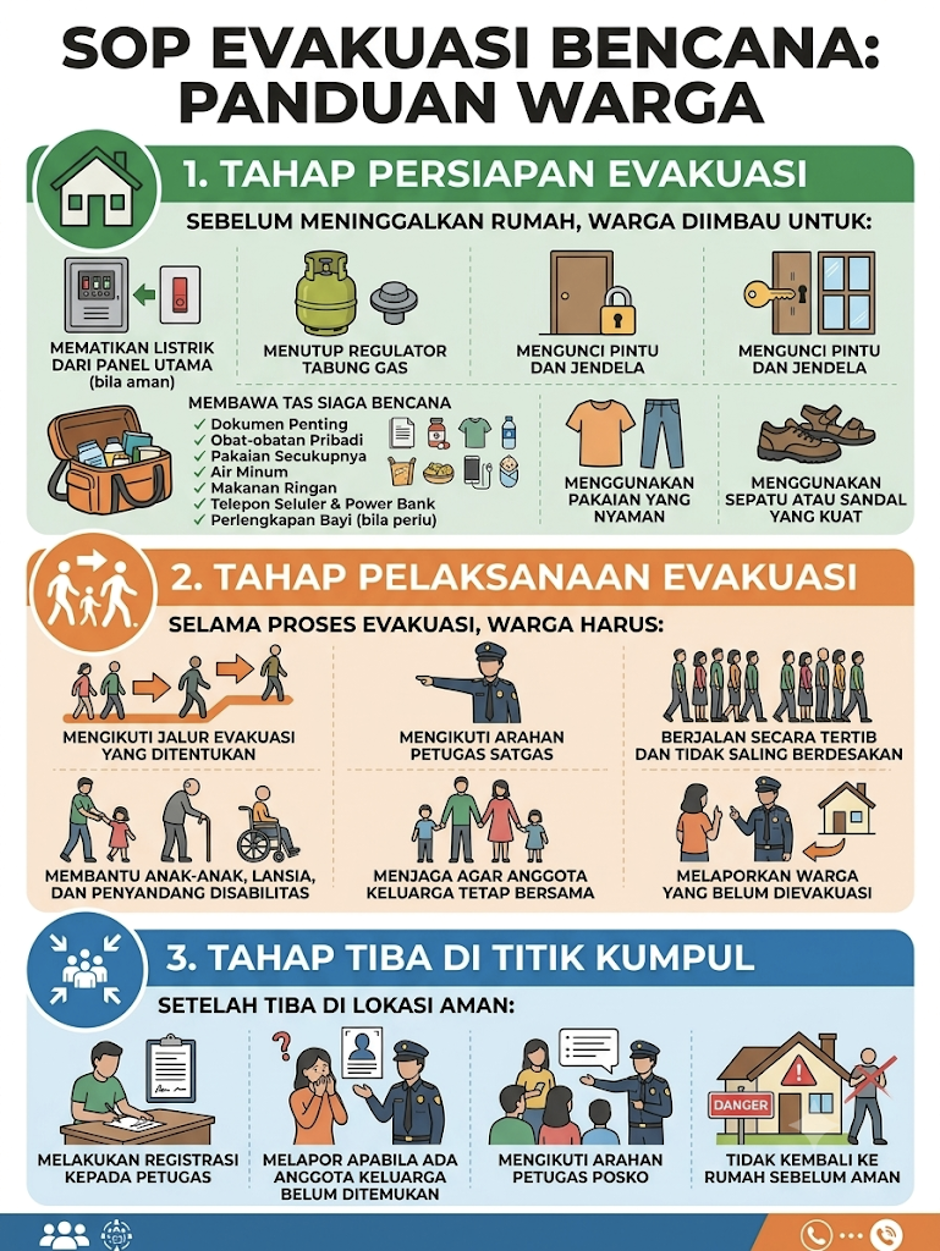

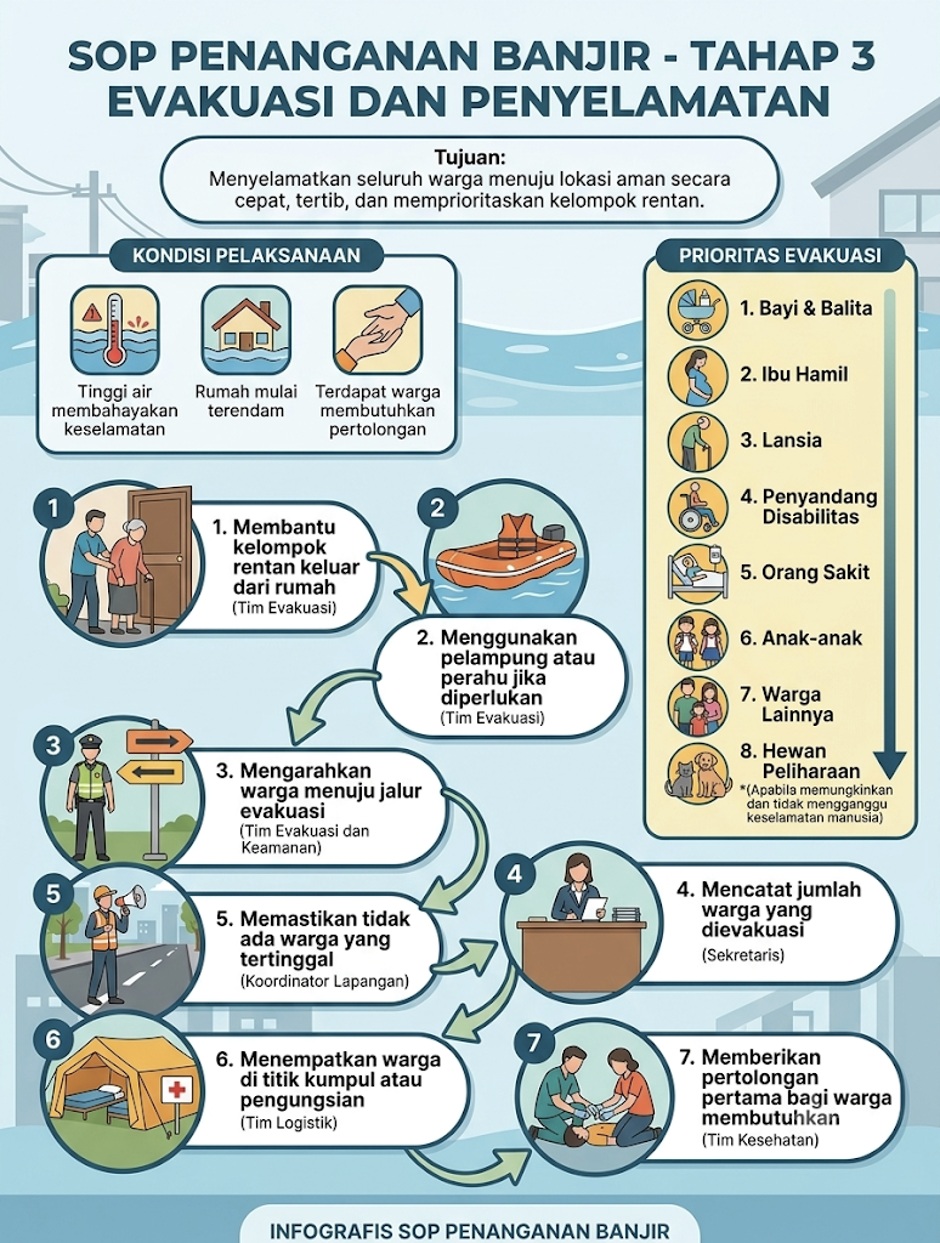

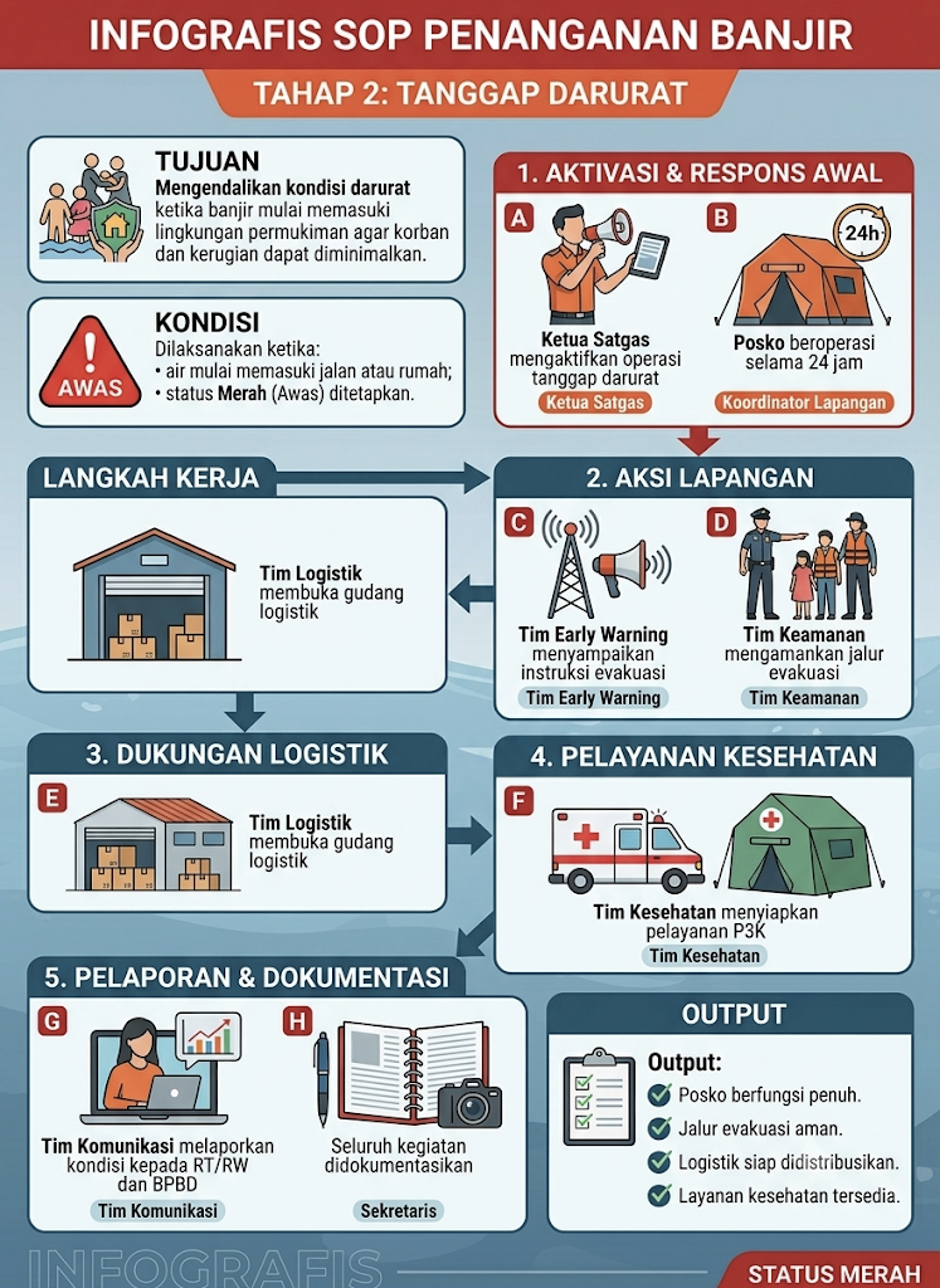

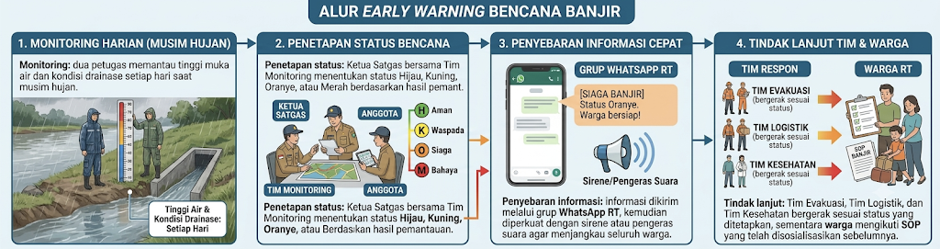

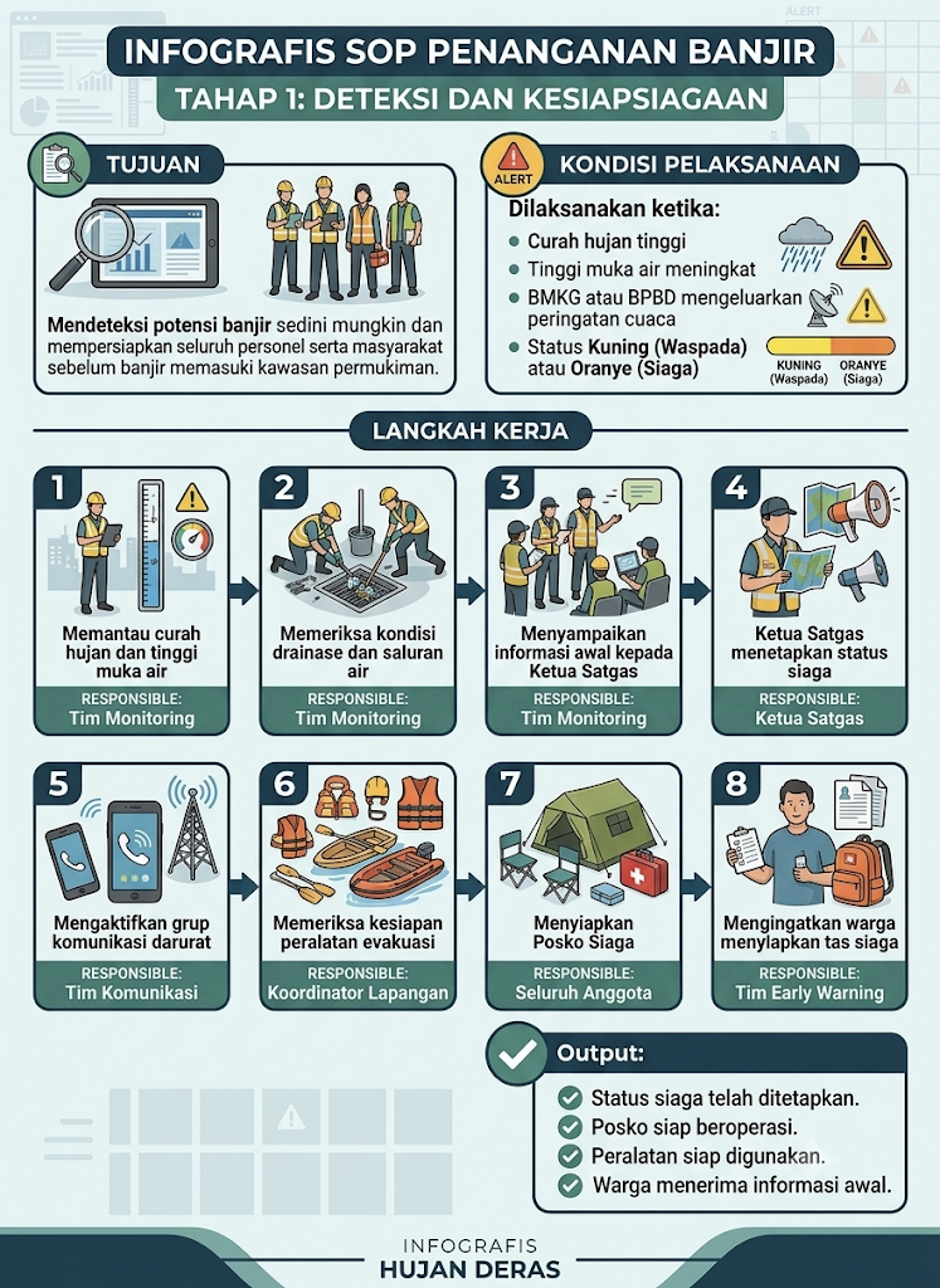

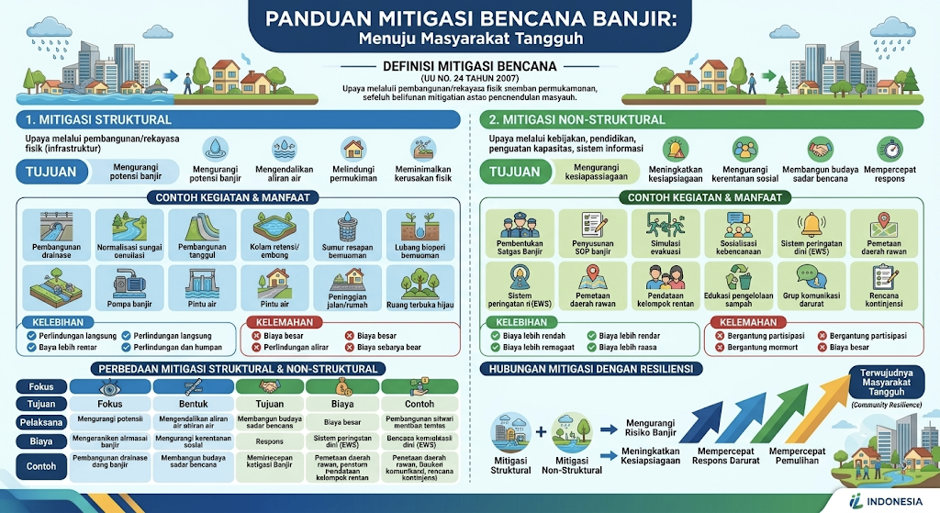

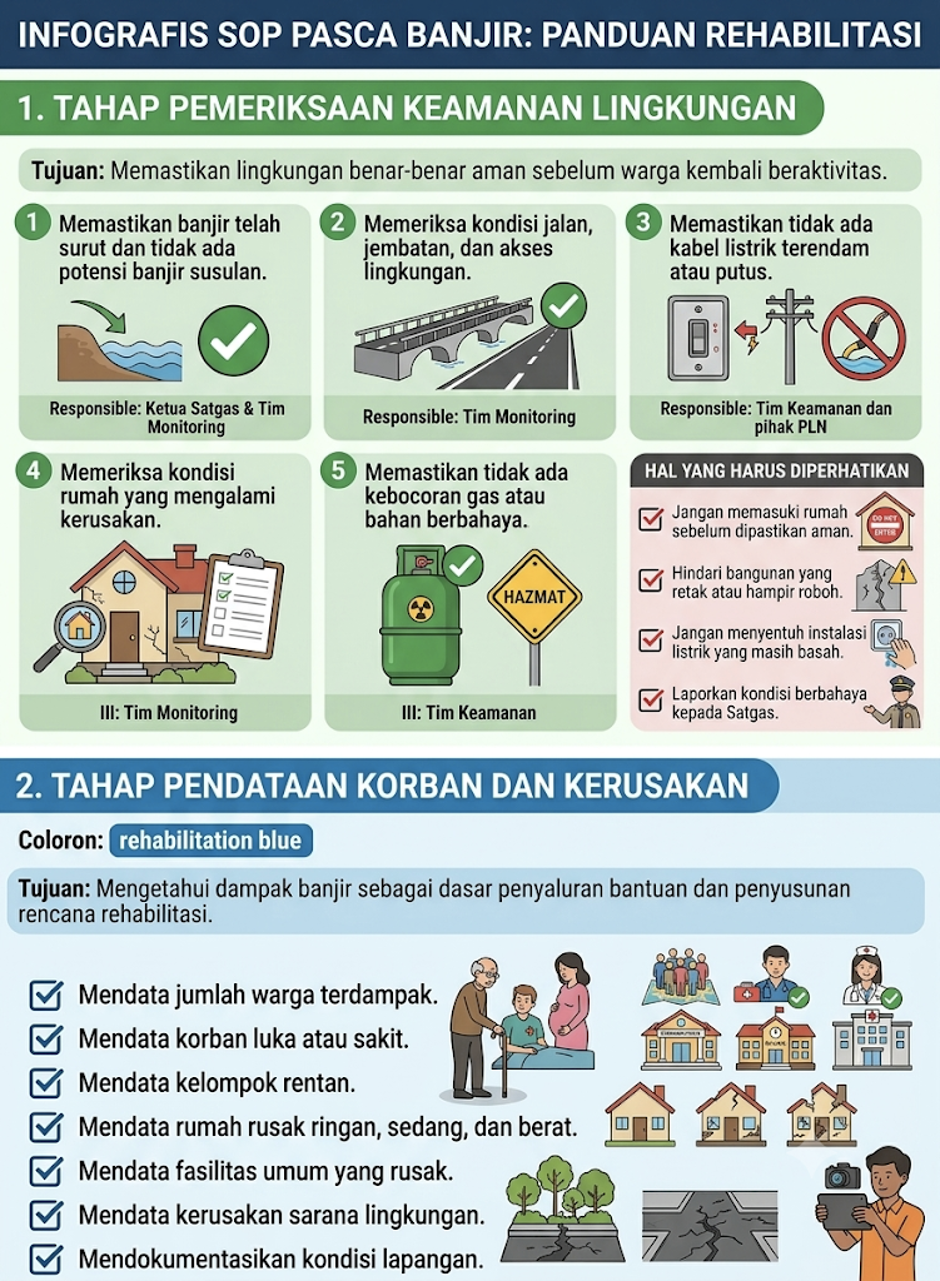

Panduan & Infografis Penanganan Banjir

Seluruh materi ditampilkan dalam grid tetap, bukan slider, sehingga setiap panduan dapat langsung dipilih dan dibaca.

10 Materi

Klik infografis untuk membuka tampilan ukuran penuh. Semua materi ditampilkan tetap pada halaman, tanpa carousel/slider.

LOKASI & EVAKUASI

Peta Kondisi dan Lokasi Perangkat

Peta publik menampilkan titik perangkat. Area rawan dan jalur evakuasi harus mengikuti pemetaan serta keputusan Satgas/RT/RW di lapangan.

Lokasi Smart EWS-6.3365986, 106.9023162

KANAL PERINGATAN

Peringatan & Telegram

Telegram menjadi kanal utama Smart EWS untuk menerima informasi peringatan, status sensor realtime, lokasi, dan panduan sistem.

PERINGATAN AKTIF

Status dari Sistem

Daftar peringatan aktif berdasarkan telemetry dan threshold perangkat yang sedang dipilih.

Memuat peringatan...

GRUP TELEGRAM

Gabung Grup Smart EWS

Grup Telegram menjadi kanal resmi notifikasi dan akses cepat informasi realtime Smart EWS.

➤

Scan untuk gabung grup QR membuka tautan join resmi grup Telegram Smart EWS.

Satu kanal untuk peringatan dan data realtime

Ketika kondisi berubah ke level peringatan, backend Smart EWS mengirim pesan langsung ke grup Telegram. Bot juga dapat menjawab command data terbaru.

Status peringatan Smart EWS
Jarak/ketinggian air
Curah hujan 1 jam & 24 jam
Kecepatan angin & aliran air
Soil Moisture (%)
Lokasi dan waktu telemetry

Gabung Grup Telegram

Command Telegram /status • /air • /hujan • /angin • /aliran • /tanah • /peringatan • /lokasi • /panduan • /ping • /menu

Token bot disimpan di server dan tidak ditampilkan pada halaman publik.

LAYANAN DARURAT

Nomor Penting

Gunakan nomor resmi sesuai jenis kebutuhan. Untuk kondisi darurat di wilayah DKI Jakarta, Jakarta Siaga 112 dapat menjadi akses layanan terpadu.

112

Jakarta Siaga

Layanan darurat terpadu DKI Jakarta.

110

Polri

Layanan keamanan dan laporan kepolisian.

115

BASARNAS / SAR

Pencarian, pertolongan, dan kondisi membahayakan manusia.

123

PLN

Layanan pelanggan dan gangguan kelistrikan.

196

BMKG

Informasi meteorologi, klimatologi, dan cuaca.

INFORMASI & KEGIATAN

Berita dan Kegiatan Smart EWS

Bagian ini disiapkan sebagai ruang publikasi kegiatan monitoring, sosialisasi, simulasi, dan evaluasi tanpa menggunakan slider.

Monitoring

Pemantauan Kondisi Lingkungan

Publikasi kondisi lapangan, pembacaan sensor, serta hasil pengecekan perangkat Smart EWS.

SOP

Edukasi

Sosialisasi Kesiapsiagaan Warga

Pengenalan status peringatan, tas siaga, komunikasi darurat, prioritas kelompok rentan, dan jalur evakuasi.

EWS

Evaluasi

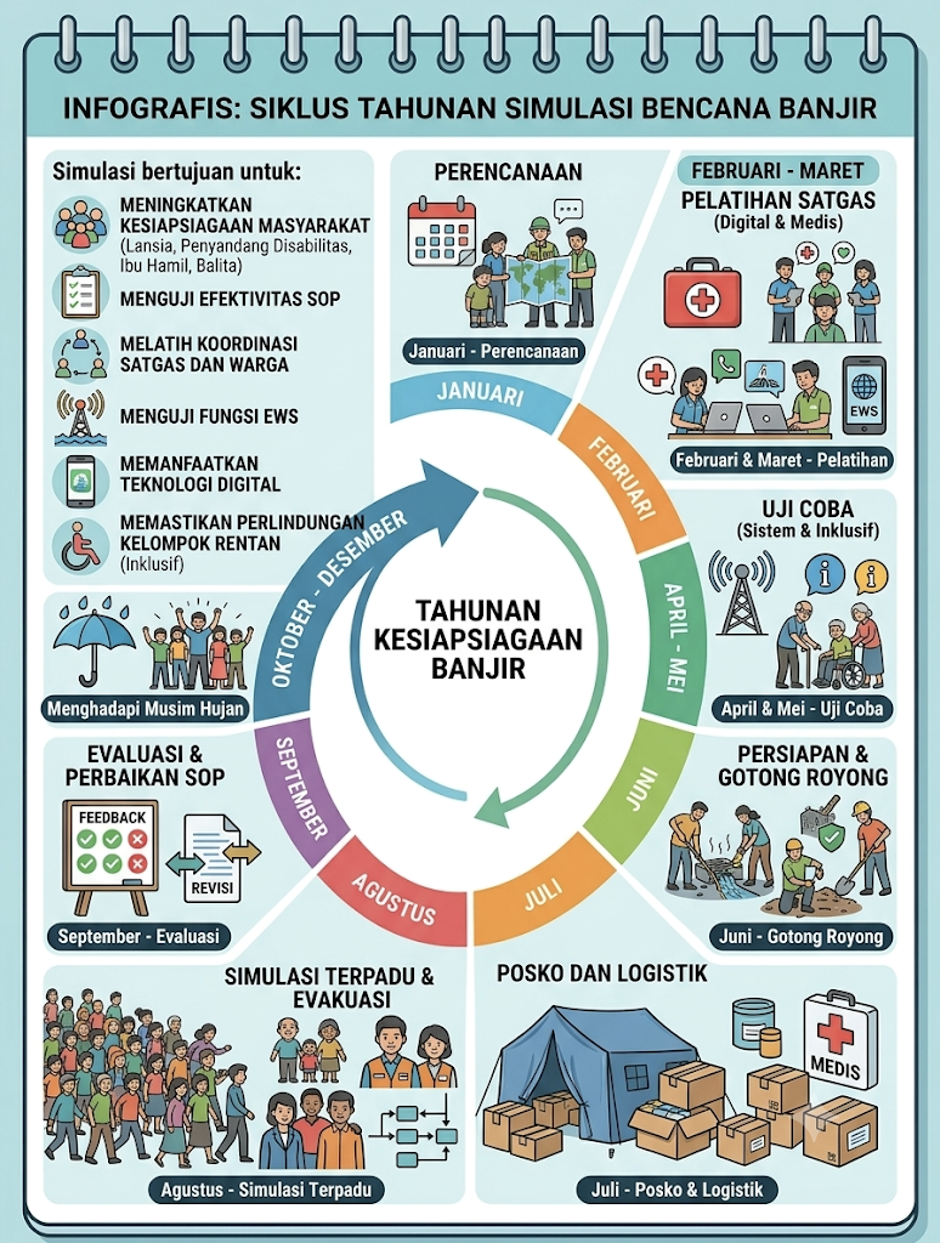

Simulasi dan Pemeriksaan Sistem

Simulasi digunakan untuk memeriksa kesiapan komunikasi, perangkat, prosedur Satgas, dan respons warga.

ORGANISASI KESIAPSIAGAAN

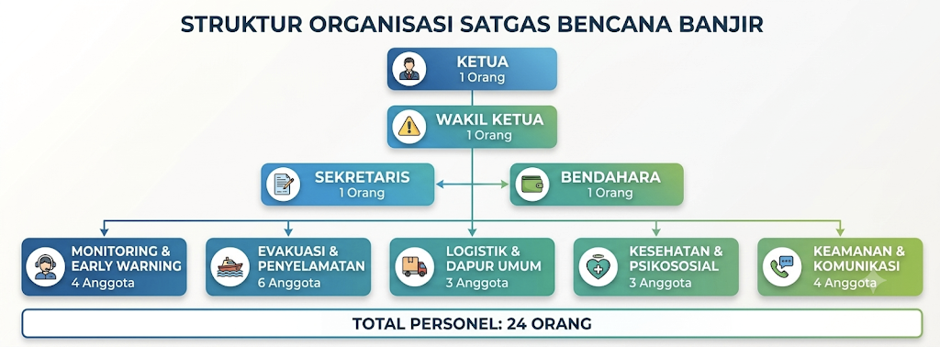

Satgas Bencana Banjir

Struktur pada materi panduan membagi tugas agar monitoring, komunikasi, evakuasi, logistik, dan pelayanan warga dapat berjalan terkoordinasi.

Ketua1 Orang

Wakil Ketua1 Orang

Sekretaris1 Orang

Bendahara1 Orang

Monitoring & Early Warning4 Anggota

Pemantauan kondisi dan penyampaian informasi awal.

Evakuasi & Penyelamatan6 Anggota

Membantu warga menuju lokasi aman dan prioritas kelompok rentan.

Logistik & Dapur Umum3 Anggota

Menyiapkan kebutuhan logistik dan dukungan posko.

Kesehatan & Psikososial3 Anggota

Dukungan P3K, kesehatan, dan kebutuhan psikososial warga.

Keamanan & Komunikasi4 Anggota

Menjaga jalur, komunikasi, dan penyampaian informasi.

Total personel pada struktur panduan24 Orang
